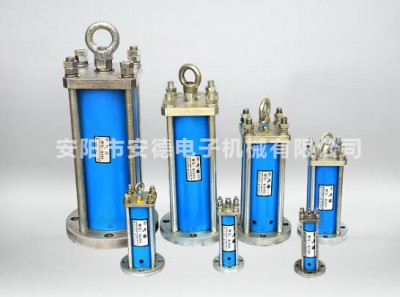

气动敲击锤
气动敲击锤

气动敲击锤

  在气锤没有通入压缩空气(3-7kg/cm2)的状态下,磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时,压缩空气流入气锤本体,在体内压 力增高,当大于磁力时,磁性活塞高速脱离基板,由于强磁力的反作用力产生很强的反击力,高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力 击落附着的粉尘,电磁阀停止通电时,压缩空气排出,于是借助返回弹簧将磁性活塞缓慢上升再靠近基板,通过磁力密接在基板上回复到原始状态。

.jpg

1、型号和参数


2、产品特点:

(1)不需要使用电源供应,防爆场内亦可使用。

(2)体积小,安装容易,出力大小易控制。

(3)种类齐全,使用者可依需要选用。

(4)小型桶槽或管路内,是祛除堵料的利器。

(5)可瞬间停止或启动,无马达振动器的惯性现象,不会造成设备损坏。

3、选择气锤综合考虑因素

(1)根据料仓的直径和金属板厚度选用,见图2

(2)根据物料的特性选用:含水率、堆密度(比重)、粒径等。

(3)气锤的安装位置要合理:不合理的安装位置,既削弱了振动力,又损害了气锤本身。如图1,也就是不要对称安装,要交叉安装,另外不要少于L/3,否则影响振动力。

(4)根据料仓形状选择,圆锥料仓安1台,角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差,传播效率低。

(5)根据料仓的大小,容积选择。




4、气锤的安装

(1)按照底座连接孔尺寸加工一件连接板,焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。(焊接时要采用断续焊)

(2)无论是连接板还是槽钢,和气锤的接触面要平整,否则螺丝把紧时,使气锤缸筒变形导致停振。

(3)用螺栓将气锤固定在连接板上。(要加平垫和弹簧垫圈)

(4)将气源软管与气锤连接好,即可使用。
