一、用途和特点

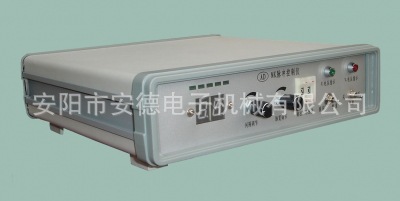

  脉冲控制仪是脉冲布袋除尘器高、低压 喷吹清灰系统的自动控制仪器。其输出的开关信号,直接控制电磁阀的开闭,使压缩空气能循环喷吹滤袋,从而达到清灰的目的。该控制仪可广泛应用于冶金、水 泥、矿山、铸造、医药等工业部门的除尘器控制,我厂并可根据各行各业用户的要求进行专门设计。
  该控制仪选用进口数字集成电路、先进的电路设计,因而具有性能稳定可靠、抗干扰性强、动耗低、使用及维修方便等特点。


二、技术参数

.png

三、外形尺寸:200*252*78


四、使用环境:
1、温度-20℃~50℃
2、空气相对湿度≤85%
3、无严重腐蚀气体和导电尘埃
4、无剧烈震动或冲击


五、安装方式:台式


六、结构原理:
  MK系列脉冲控制仪由数控、显示、电子开关、电源四大部分组成。
1、数控部分:由数字集成电路组成,包括振荡、单稳、复合、计数、复位及面板上脉宽调节、间隔调节、复吹、拨盘等控制元件组成。
2、显示部分:由七段译码、电平转换及面板上数码显示、脉宽显示、工作电压指示、输出电压指示等组成。
3、电子开关部分:由译码、电子开关及侧板上输出接插座组成。
4、电源部分:由电源线、开关、变压器、保险丝、整流稳压电路等组成。
面板各部分名称功能:
面板各部分示意图见下图


1、输出电源指示灯:24V电源指示
2、电源开关
3、工作电压指示灯:12V电源指示
4、 循环重复开关:开关拨到“开”位置,控制仪按正常顺序依次控制电磁阀进行喷吹,当输出路数显示到某一路数时,将循环重复开关拨到“关”位置,此时,控制仪 中该路则被锁定,相应的电磁阀作单一的重复喷吹。注意,开关从“关”到“开”或从“开”到“关”时,必须在路数显示值的更换后瞬间即拨动,也就是在脉冲间 隔的前半段时间内拨动,否则,锁定值不定,并造成显示混乱。
5、输出路数设定:在使用前按需要控制的电磁阀数选择相同的数值设定(注
意输出路数显示值为设定数值减1),控制仪按此数值进行循环工作,最大设定值不超过控制仪的规定值。
6、脉宽调节旋钮:调节输出脉冲宽度,或称电磁阀喷吹时间,顺时针调节脉宽时间增加,反之减少。
7、间隔调节旋钮:调节两次输出脉冲之间的间隔时间(即两阀间的喷吹间隔),顺时针方向增加,反之减少。
8、脉宽显示:由五只红色发光二极管组成,发光管亮的越多,亮度越强,则表示输出脉冲时间越长(即喷吹时间越长)。
9、输出路数显示:依次显示路数的序号及输出时间,即电磁阀的喷吹顺序,每个数字停留时间,即为脉冲间隔,第一次输出从“00”序号开始。所以,设定的路数即是最大的显示值加1。

七、控制仪的安装:
1、台式控制仪可直接水平放置。
2、检查随机配套的输出插头线,红色线为公共线,其余线贴有编号,红色公共线与各电磁阀的一端相连(注意为电磁阀上同色线)其余线依次分别与电磁阀的另一端单独相连见下图

注意:这些导线之间的连接必须牢靠,并作绝缘处理,亦不可与公共线、外壳等之间短路,所有线都连接好并检查无误后方可插上控制仪输出线插座。
